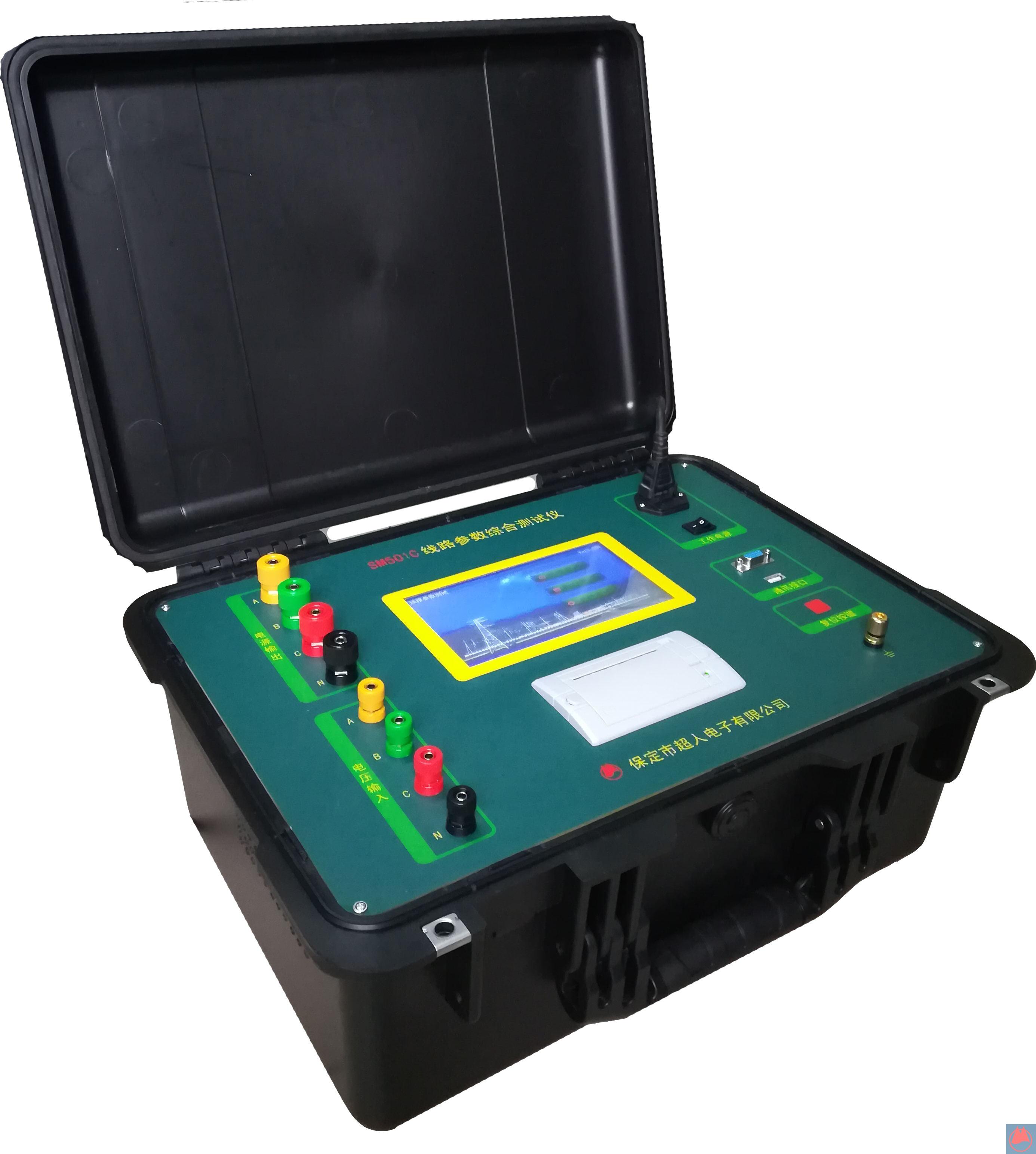

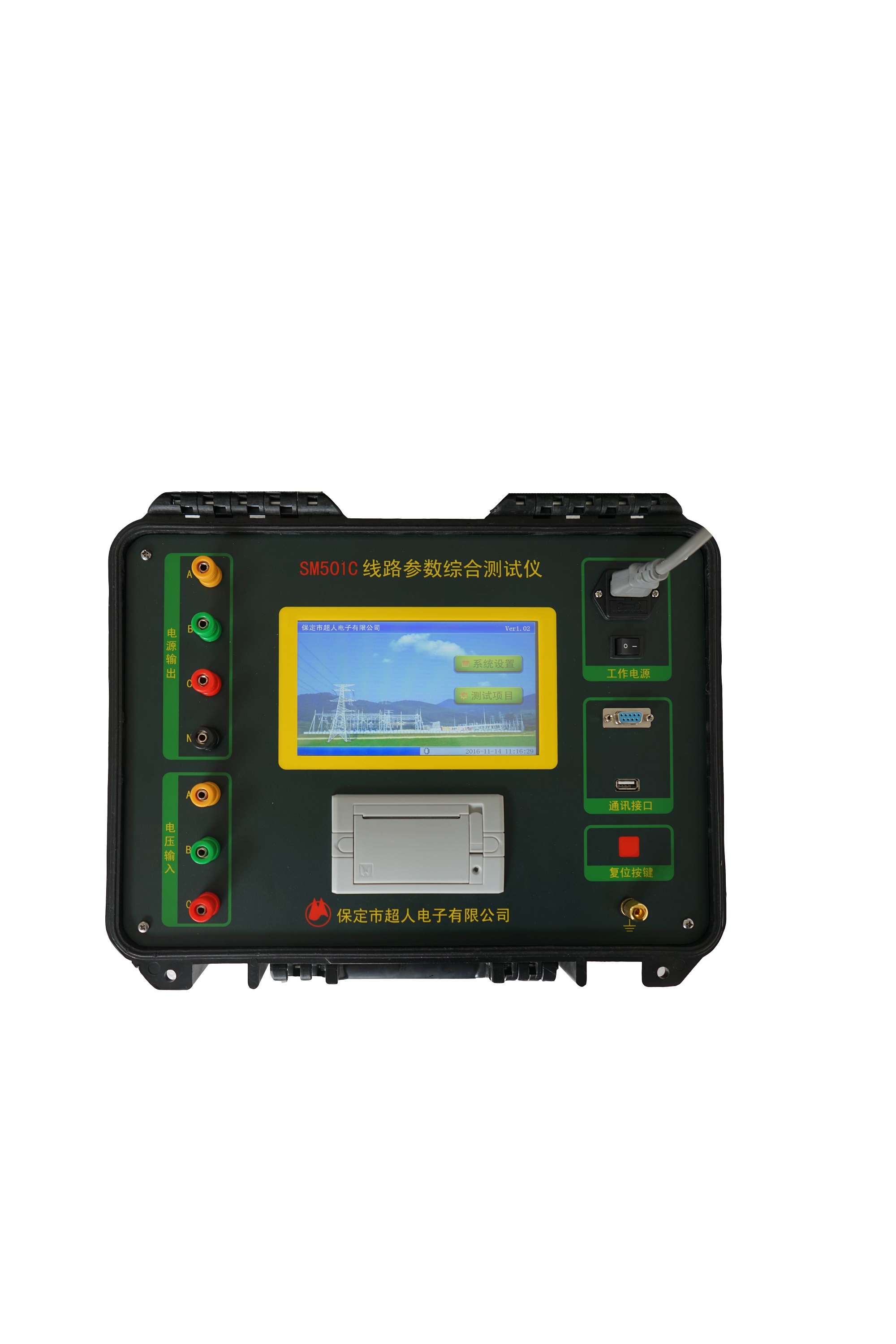

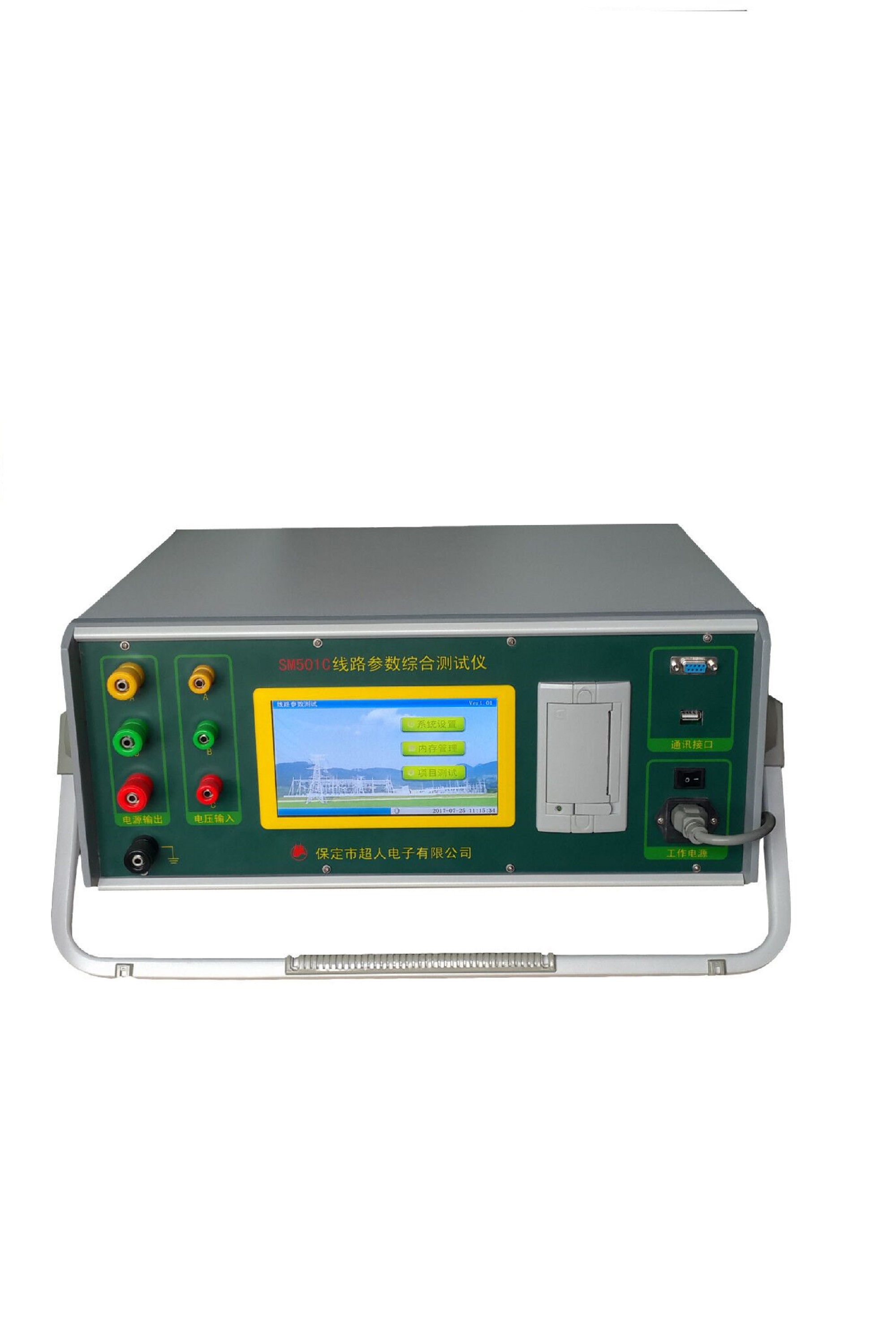

SM501C線路參數綜合測試儀

儀器為一體化結構，內置本公司獨創的低失真可變頻智能穩壓穩流交流電源， 重量輕、體積??； 既可測試線路的交流參數，也可以測試線路的直流參數。SM501C線路參數綜合測試儀采用本公司獨創的三路自動交流測量法，采用軟硬件濾波技術，有效避開了工頻電場對測試的干擾，無需抗干擾抑制裝置即可承受10~50A的感應電流。

一、主要功能與特點：

1. 內置本公司獨創的低失真可變頻智能穩壓穩流交流電源，無需任何外部設備，體積小、重量輕、攜帶方便。

2. 可用于各種高壓輸電線線路：架空、電纜、架空電纜混合、同桿多回路的工頻參數。

3. 具有恒流壓降法測量線路直流電阻功能。

4. 儀器提供45hz/55hz、47.5hz/52.5hz兩種接近工頻的異頻電源， 軟硬件濾波設計，精確分離50hz工頻干擾，高效快速完成傳統方法2小時的工作量。

5. 快速準確可靠的完成線路的正序阻抗、零序阻抗、線間阻抗、線地阻抗、正序電容、零序電容、線間電容、線地電容的測量，并能完成線路間的互感阻抗和耦合電容的測量。

6. 采用7寸彩色觸摸液晶屏，操作簡單。內置大容量存儲器，可隨時查看歷史數據。

7. 可用Ｕ盤導出測試數據，以便用計算機進行分析和記錄。

8. 具有RS232接口，可連接計算機進行測試、存儲、打印、查詢、數據分析。

二、 主要技術指標：

1. 輸出電壓： 0～200V（有效值）

2. 測試電源頻率：45～55Hz

3. 阻抗：0.1-400Ω   準確度：≥1Ω時， 1%±0.01Ω ＜1Ω時， 2%±0.01Ω

4. 阻抗角：-90°-90°  準確度：±0.2°（電壓＞1.0V） ±0.3°(電壓:0.2V~1.0V)

5. 電容：0.1-30uF 準確度：≥1μF時，1%±0.01μF， ＜1μF時，2%±0.01μF

6. 直流電阻：0.01-300Ω  準確度： 0.2%±2個字

7.抗靜電感應電壓：30KV

8. 抗感應電流：10A,50A（可選）

9.工作電源: AC220V±10%

10. 儀器重量：9.8Kg(不包括線)

11. 儀器體積：500×400×450mm

12. 工作條件：溫度-20～50°；濕度≤90%RH
